מדריך מקצועי: הסבר שיטת הבנייה הטרומית, קירות בטון מוכנים ודגשים הנדסיים לניסור בטון
ענף הבנייה בישראל עובר בשנים האחרונות מהפכה טכנולוגית מואצת, כאשר במרכז הסיקור ההנדסי עומדת שיטת הבנייה המתועשת והיעילה ביותר: בנייה טרומית. שיטה זו, המבוססת על הרכבת קירות בטון מוכנים מראש המיוצרים במפעל, מציעה פתרון חסר תקדים למהירות ביצוע, בקרת איכות קפדנית וחיסכון בעלויות. עם זאת, עבודה עם אלמנטים מבניים מאסיביים אלו דורשת הבנה הנדסית מעמיקה, במיוחד כאשר נדרשים לבצע שינויים אדריכליים, עבודות שיפוצים או פתיחת פתחים בשלבים מתקדמים.
מה זה בנייה טרומית וכיצד מיוצרים קירות בטון מוכנים מראש?
בנייה טרומית (Precast Construction) היא מתודולוגיית בנייה שבה רכיבי המבנה – החל מקירות נושאים, דרך תקרות דרוכות ("לוח"דים") ועד גרמי מדרגות – אינם נצוקים ישירות באתר הבנייה תחת כיפת השמיים. במקום זאת, אלמנטים אלו מיוצרים בקווי ייצור מתועשים במפעלים ייעודיים, תחת תנאי מעבדה מבוקרים.
תהליך הייצור במפעל מאפשר להגיע לרמות דיוק מילימטריות ולוודא כי חוזק החומרים הוא מקסימלי, הרחק מפגעי מזג האוויר והלחות של אתר העבודה המקומי. לאחר שהאלמנטים מגיעים לחוזק המתוכנן, הם משונעים לאתר הבנייה באמצעות משאיות כבדות ומורכבים במהירות באמצעות מנופי ענק.

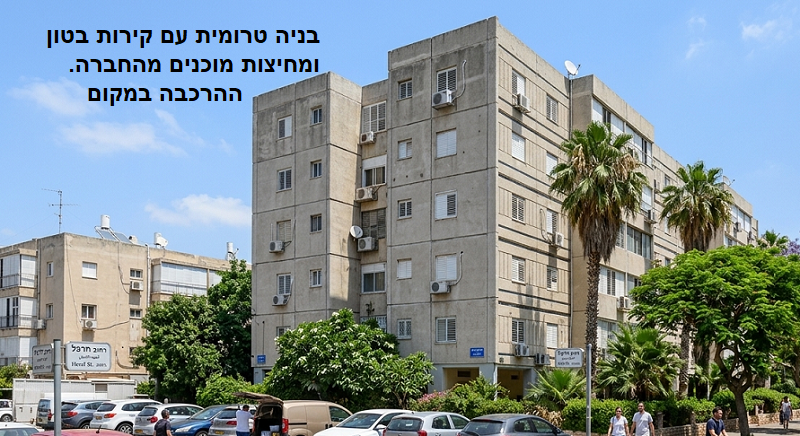

מבט מהשטח: דוגמה קלאסית למבנה מסוג זה ניתן לראות בתמונת בניין 5 הקומות של הבנייה הטרומית (שהוזכרה קודם לכן). המבנה ממחיש היטב את פנלי הבטון האחידים ואת קווי התפר האופקיים והאנכיים ("פוגות") המאפיינים את השיטה המתועשת הזו בישראל.
בניה טרומית עם קירות בטון מוכנים המורכבים יחד באתר הבניה ויוצרים את המבנה.
מה נמצא בפנים? כבלי חשמל וצינורות מים בתוך קירות בטון מוכנים
אחת השאלות הנפוצות ביותר בקרב קבלנים, אדריכלים ומשפצים היא האם קירות בטון מוכנים מראש מגיעים עם מערכות פנימיות. התשובה לכך מורכבת ומתוכננת בקפידה עוד בשלב השרטוט האדריכלי:
צנרת חשמל ותקשורת: במהלך יציקת הקיר במפעל, מושתלים בתוך תבניות הפלדה שרוולי פלסטיק מוגנים (מריכופים) וקופסאות חיבור. המשמעות היא שחוטי החשמל והתקשורת מושחלים ישירות בתוך הקיר המוכן, ללא צורך בחציבה מפרכת, מלכלכת ומסוכנת באתר הבנייה.
מערכות אינסטלציה ומים: בשל הרגישות הגבוהה של צינורות מים ללחץ ונזילות, לרוב לא משתילים קווי מים חיים או צינורות ביוב ישירות בתוך יציקת פנל הבטון הטרומי הנושא. פתחים ומעברים מתוכננים מראש ("שרוולים") כן מוטבעים בקיר כדי לאפשר מעבר חלק של המערכות, אך הצינורות עצמם מועברים בדרך כלל בקירות בלוקים פנימיים, במחיצות גבס או תחת הריצוף כדי להבטיח נגישות מלאה לתחזוקה עתידית.
השוואה הנדסית: קיר בטון טרומי מול קיר בטון של ממ"ד
רבים נוטים לבלבל בין סוגי הבטון השונים במבנה, אך קיים הבדל תהומי בין קיר בטון של מבנה טרומי לבין קיר בטון של מרחב מוגן דירתי (ממ"ד), הן ברמת העובי והן ברמת החוזק המבני:
מאפיין הנדסי
קיר בטון טרומי (פנל חיצוני)
קיר בטון של ממ"ד (יציקת אתר)
עובי טיפוסי
נע לרוב בין 15 ל-20 ס"מ (או "קיר סנדוויץ'" מבודד המגיע ל-30 ס"מ הכולל שכבת קלקר פנימית).
20 ס"מ לפחות בקירות פנימיים, ו-30 ס"מ בקירות חוץ (בהתאם לתקנות המחמירות של פיקוד העורף).
דרגת חוזק הבטון
גבוהה מאוד (לרוב ב-40, ב-50 ואף יותר), בשל תנאי האשפרה והייבוש המבוקרים במפעל.
מבוססת על בטון מובא (לרוב ב-30 או ב-40) הנשפך ישירות לטפסנות שנבנית בשטח האתר.
צפיפות הזיון (פלדה)
רשתות פלדה מתוכננות לנשיאת עומסי המבנה האנכיים ועמידות בשינוע מורכב.
זיון צפוף וקפדני במיוחד (מוטות ברזל מצולבים) שנועד לספוג הדף של פיצוצים ורעידות אדמה.
אופן הביצוע בשטח
מורכב מאלמנטים נפרדים המחוברים בריתוך הנדסי או בברגים מיוחדים לתושבות השלד.
יציקה רציפה אחת (מונוליטית) המחוברת ישירות לרצפה ולתקרה ללא תפרי חיבור פתוחים.
המדריך השלם לביצוע חיתוך פירוק הסרה או קדיחה בקירות בטון טרומי. יש לבצע בבטחה, זה חלק בלתי נפרד מניהול פרויקטים. גם בעת שיפוצים או שינויי דיירים במבנים מתועשים כולל יצירת פתחים חדשים לחלונות, הרחבת דלתות, או העברת תעלות מיזוג אוויר מרכזיות. שלב זה דורש התערבות כירורגית המבוצעת אך ורק באמצעות טכנולוגיה ממוקדת של ניסור בטון מקצועי.
1. סכנת קריסה מבנית: למה חובה לקבל אישור קונסטרוקטור?
קירות טרומיים חיצוניים הם כמעט תמיד קירות נושאים (Load-bearing walls). המשמעות היא שהם מחזיקים את משקל התקרות והקומות שמעליהם. פגיעה לא מבוקרת בקיר כזה ללא חישוב עומסים עלולה להוביל לכשל מבני חמור ואף לקריסת חלקים מהבניין. לפני שנוגעים בקיר, חובה להזמין קונסטרוקטור (מהנדס מבנים) שיבחן את תוכניות המבנה המקוריות, יגדיר את מיקום החיתוך המותר, ויקבע האם יש צורך בהתקנת תמיכות זמניות (רגליי בניין או קורות פלדה) לפני תחילת הניסור.
2. אתגר התשתיות הסמויות וסריקה דיגיטלית מוקדמת
כפי שציינו, קירות אלו מכילים שרוולי חשמל ותקשורת פנימיים שנולדו עוד במפעל. חיתוך עיוור בקיר עלול לנתק את מערכות החשמל של הדירה שלכם או – גרוע מכך – של הקומות השכנות בבניין המשותף. לכן, שלב חובה לפני תחילת העבודה הוא שימוש בסורק קירות דיגיטלי (רדאר חודר בטון – GPR) לאיתור מיקומי מוטות הזיון וצנרת החשמל העוברת בתוכו, כדי למנוע השבתה ותאונות עבודה מסוכנות.
3. הטכנולוגיה המובילה: ניסור בטון בדיסק יהלום
כדי להתמודד עם הבטון הדחוס והחזק של הקיר הטרומי (שלעיתים קרובות מגיע בדרגות חוזק גבוהות במיוחד), משתמשים במסור הידראולי או חשמלי כבד הנע על גבי מסילה המקובעת לקיר. הדיסק עצמו מצופה באבקת יהלומים תעשייתית, המאפשרת לו לחתוך את הבטון המזוין וא את מוטות הפלדה הפנימיים בצורה חלקה, בקו ישר ומדויק לחלוטין וללא יצירת סדקים היקפיים בקיר.
4. עבודה רטובה ומניעת זעזועים במבנה
ניסור קיר בטון טרומי מבוצע תמיד בשילוב הזרמת מים קבועה על גבי דיסק החיתוך. המים מונעים את התחממות הדיסק ובמקביל משתקים לחלוטין את ענני האבק, מה שמאפשר עבודה נקייה בתוך אזורי מגורים מאוכלסים. בנוסף, שימוש בטכנולוגיית ניסור (להבדיל מחציבה בפטישי חציבה וקונגו כבדים) מונע ויברציות וזעזועים שיכולים להחליש את החיבורים והריתוכים הרגישים שבין הפנלים הטרומיים השונים במבנה כולו. ישנן כמה חברות שעוסקות בבניה טרומית : רמת , אקרשטיין , עופרים הנדסה …. – אין באיזכור חברות אלו המלצה או שלילה. אלו רק דוגמאות מהרשת.
אם אתם מתכננים פרויקט בנייה, שינוי אדריכלי או זקוקים לקבלן מומחה לעבודות שיפוצים, נשמח לעמוד לרשותכם! ספרו לנו בתגובות או בפנייה ישירה:
מהו גיל המבנה שבו אתם מעוניינים לבצע את השינוי?
מהו עובי הקיר המשוער ואילו מערכות עוברות בו?
האם כבר קיבלתם אישור קונסטרוקטור חתום לביצוע העבודה?
חשוב לדעת : המידע במאמר זה הינו כללי ומיועד להעשרה בלבד. כל עבודת בנייה, שיפוץ או ניסור בטון מחייבת בדיקה, תכנון ואישור בכתב של קונסטרוקטור מוסמך בהתאם לחוק התכנון והבנייה בישראל.
